정의

PLC, MMI/HMI, SCADA 를 기반으로 공장 가동을 모니터링하고 제어할 수 있도록 시스템을 구축하여 생산원가의 감소 및 문제발생에 대한 즉각 대응이 가능하도록 한다.

PLC

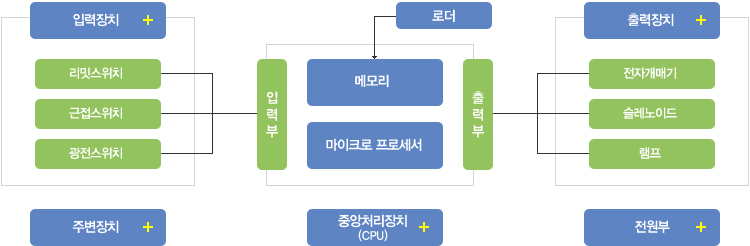

PLC(programmable logic controller)는 제어장치의 일종으로 프로그램 제어에 가장 많이 이용되고 있는 장비이다.

자동화를 위하여 종전에는 제어시스템의 회로도에 따라 릴레이, 접점, 타이머, 카운터 등을 직접 접속하여 사용하였으나, 이는 다품종 소량생산 체제에 따른 제어 시스템의 변경에 많은 시간과 비용이 요구되었다.

이 문제를 해결하기 위하여 70년대초 미국에서 프로그램이 가능한 제어시스템이 개발되었으며, 그것이 PLC이다.
PLC(과거에는 PC라고 불리기도 했다.)는 컴퓨터와 같은 원리로 동작하며 산업 현장의 공정제어장치를 비롯한 여러 분야에서 널리 이용되어져 왔다.

MMI/HMI

MMI란 ‘Man Machine Interface’의 약어로 PLC의 고기능화와 개방형 DCS의 도입확대로 인하여 사람, 즉 유저와 기계를 인터페이스 하는데 좀더 효율적으로 접근하고 변화에 응답하기 편하게 설계된 툴을 말한다.

되도록 해당 분야 엔지니어가 엔지니어 본연의 역할을 하고 약간의 지식만으로 변화에 대응하면서 기계에 PC로 관리 접근하는 것을 말한다.

MMI를 ‘이것이다’ 라고 말하자면 기계의 상태를 엔지니어가 쉽게 접근을 하고 원인을 분석, 생산품의 품질을 높이기 위하여 사용되는 변경이 가능한 툴이라고 할 수 있다.

이런 단편적인 정의 이외에 아래 글을 읽어 나가다 보면 통상적인 MMI툴이 제공되는 기능으로써 MMI를 어떻게 활용할 수 있는지에 대한 이해가 되리라 생각된다. 최근 MMI는 HMI(Human Machine Interface)로 많이 쓰이기도 한다.

SCADA

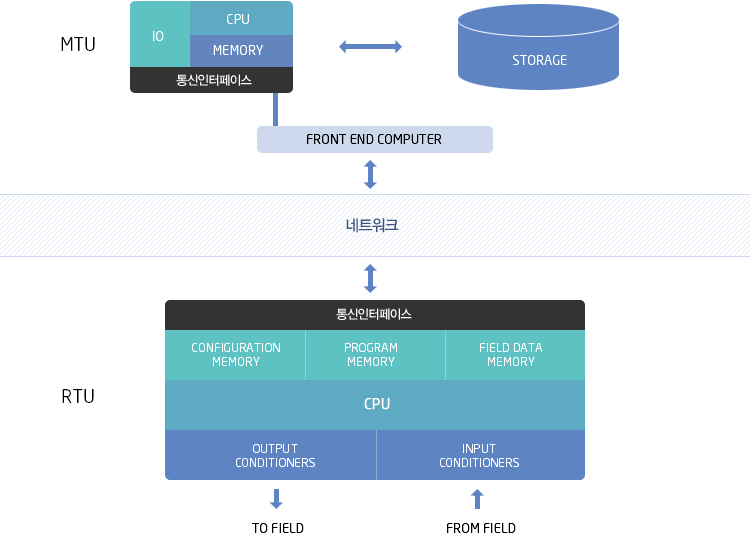

Supervisory Control And Data Acquisition의 약어로 '집중 원격감시제어시스템' 또는 '원방감시제어데이터수집시스템'이라고도 하는 SCADA시스템의 감시제어기능을 말한다.

SCADA시스템은 통신 경로상의 아날로그 또는 디지털신호를 사용하여 원격장치의 상태정보데이터를 원격 소장치(remote terminal unit)로 수집, 수신, 기록, 표시하여 중앙제어시스템이 원격장치를 감시 제어하는 시스템을 말하며 발전, 송배전시설, 석유화학플랜트, 제철공정시설, 공장자동화시설 등 여러 종류의 원격지 시설장치를 중앙 집중식으로 감시 제어하는 시스템이다.

SCADA시스템으로서 요구되는 주요 기능으로는 ANSI(미 표준연구소)/IEEE(전기전자기술자협회) Std c37.1-1987의 권고 안에 명시된,

• • 원격장치의 경보상태에 따라 미리 규정된 동작을 하는 감시시스템의 기능인 경보기능
• • 원격 외부장치를 선택적으로 수동·자동 또는 수·자동복합으로 동작하는 감시제어기능
• • 원격장치의 상태정보를 수신, 표시, 기록하는 감시시스템의 지시(표시)기능
• • 디지털 펄스정보를 수신, 합산하여 표시, 기록에 사용할 수 있도록 하는 누산 기능
• • 미리 규정된 사상을 인식, 발생사상의 데이터를 제공하는 감시시스템기능 등이 있다.
